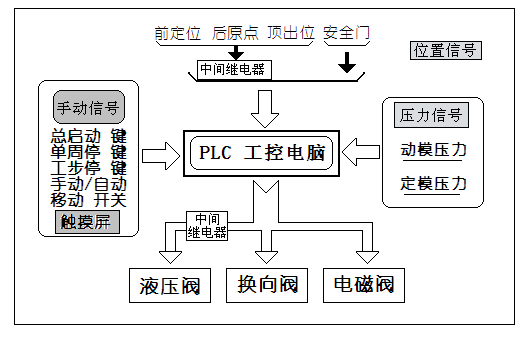

自動機的維護保養說明【設備信號控制示意圖】
電氣檢修知識提示------------------------(一)
1： PLC 的輸入由三部分組成，[手動信號] + [位置信號] + [壓力信號] 。
2： PLC 輸出終端也由三部分組成，[液壓閥] + [換向閥] + [電磁閥] 。
3： 所有的輸入與輸出部件對 PLC 都有一個[點]對應，在輸入部分相應的元件動作，PLC 輸入的一個[點]的小指示燈就亮。輸出部分的[點]指示燈亮時，相應的終端元件就會動作，
例如 ：將功能旋鈕撥到手動位置時，PLC 的X3示燈就亮，按總啟動鍵時X0 燈亮。在手動操作畫面將移模移到后原點位置時，X10的燈就亮。
定模與動模的電接點壓力表觸點閉合 X12 X14燈就亮。
故障示例：如果動模到達后原點位不停，且X10燈不亮 → 原點感應開關壞 → 中間繼電器壞。如果動模不在原點位置X10燈就亮，→ 感應開關壞。
同理：前定位故障，頂出檢測，電接點表的故障的分析與判別同上述。
注意： 感應式接近開關安裝時感應頭與移動金屬體的距離為2-4mm。
220V二線制開關必須串接繼電器線圈后才可以接上電源 ！！
友情提示：平時停機時維護人員要經常檢查輸入部件可靠情況，外部的元件上自身帶有自指示燈的，出現一個動作變化指示燈相應發光。
例如：手動狀態時，用一個鐵器靠近離開感應開關，其尾部的燈就變化。
電氣檢修知識提示------------------------(二)

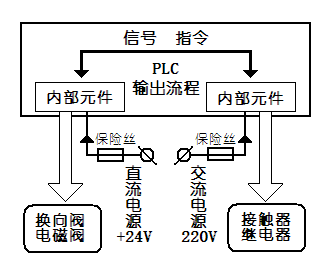

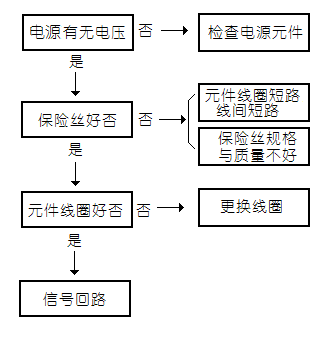

【PLC輸出動作流程】
1：根據上述流程圖可知，PLC 外部終端元件無論是在手動檢查狀態還是在工作循環狀態，相應的時刻沒有相應的動作，可作如下檢查。
故障示例： 在后原點位置，點擊[開模]畫框，開模液壓閥是不會動作的。
液壓泵過載報警時點擊開液壓泵，電機是不會啟動的。
又如：（1） 在自動循環中如果電接點壓力表觸點出于閉合狀態，或觸點回路短路，蒸氣閥門是不會動作的，這并不等于閥門輸出回路有問題，觸點閉合會給電腦一個壓力信號，相當于成型壓力到了。自然不會進行加熱動作。
（2）在自動循環中，進入充料工序，但沒有吹料動作，手動檢查發現吹料閥不動作，作如下檢修：→+24V電源好→+24v保險絲好→用萬用表測量吹料電磁閥線圈，→線圈燒毀，→更換線圈 。
友情提示：希望尊敬的用戶不要過高的企望設備不出毛病，任何先進可靠的設備總有出故障的時候。客戶方的有關人員應積極學習掌握本手冊的內容，遇問題時多動一下腦筋。
開心一刻：
用戶的維護人員打電話反映，本設備的問題 太多了，所有的氣動閥門都打不開，怎樣弄 都不行，沒法解決了，廠家的技術人員千里 迢迢趕到一看，是調壓器的開關沒打開！
總結：
（1）機電一體化的設備控制核心都是由[輸入][輸出]部分，加各控制信號組成。各部分可能有一個或兩個以上的回路環節構成。檢修時如果沒有掌握到較高的水平，可采用最耗時也較有效地方法 →根據現象，在相應的回路中一個環節一個環節的檢查，同時又要注意輸入部分的各個信號正常與否，輸入信號不正常必然導致輸出動作的不正常。
（2）關于生產制品理想與否很大程度上與原料，模具，生產媒介，生 產工藝調整有關。
（3）本設備手冊在編寫時，已最大限度地考慮了用戶的實際情況，在內容方式上，采用了教材式的編排風格，以利于用戶盡快的掌握吸收。希望尊敬的用戶有關使用和維護本設備的人員，多學一些機電常識，爭取為您的 企業爭光添彩 !
（4）生產中蒸氣壓力，冷氣壓力，冷水壓力，一定要達到要求 ！
自動機的維護保養說明
故障檢修列表 【僅供參考】
|
系統部件 |
故障現象 |
檢修方法 |
項目 |
|
|
液壓系統 |
液壓泵不啟動 |
1、檢查三相電壓是否正常 |
1 |
|
|
沒有慢速 |
1、檢查高壓慢速溢流閥線圈與閥芯正常否 |
2 |
||
|
沒有快速 |
1、檢查低壓快速溢流閥線圈與閥芯正常否 |
3 |
||
|
沒有換向動作 |
1、檢查換向閥線圈與閥芯正常否 |
4 |
||
|
系統壓力調不起來 |
同時進行2—3項的檢查電機反轉 |
5 |
||
|
油缸保壓時間短 |
1、油缸內部活塞密封不好 |
6 |
||
|
動模爬行或蠕動 |
1、油缸內部有空氣，手動工作幾個來回排氣 |
7 |
||
|
液壓泵油量少 |
1、同時進行2—3項的檢查 |
8 |
||
|
位置信號系統 |
前后位置信號 |
動模到后原點不停機 |
1、后原點感應開關壞 |
9 |
|
動模手動移動時只能關模不能開 |
進行第4項檢查 |
10 |
||
|
在自動循環時合模過程中就充料 |
前定位感應開關擊穿 |
11 |
||
|
到達前定位處不停機 |
1、前定位感應開關壞 |
12 |
||
|
頂出位置 |
全循環時總是頂出后不返回且不進入下個循環 |
1、頂出感應開關失效 |
13 |
|
|
制品還沒頂出或剛開模就頂，而后又合模充料 |
頂出感應開關擊穿失效 |
14 |
||
|
成型壓力信號 |
定或動 |
加熱過程長時間不停汽 |
1、蒸汽壓力太低 |
15 |
|
動模或定模不加熱 |
1、電接點表觸點短路 |
16 |
||
|
充料系統 |
個別料槍不開 |
1、料槍內部活塞太緊或潤滑不足氣管接反動作反向 |
16 |
|
料槍全打不開或不閉 |
1、在冬季料槍內部有水結冰卡住 |
17 |
|
|
吹料閥打不開 |
1、吹料閥線圈壞了 |
18 |
|
|
吹料閥關不嚴 |
1、內部彈簧有問題 |
19 |
|
|
模具前行即充料 |
安全門上方前部的定位開關失效 |
20 |
|
|
真空系統 |
真空泵不啟動 |
1、檢查三相電壓是否正常 |
21 |
|
儲料桶不吸料 |
1、手動位置進入手動操作畫面，啟動[真空泵]點擊[吸料閥]并觀察 |
22 |
|
|
真空度小的多 |
1、檢查真空泵供水電磁閥線圈 |
23 |
|
|
各氣動閥門 |
各氣動閥門動作無力速度慢或不動 |
設備控制氣壓正常的情況下，將功能開關手動位置，進入手動操作畫面打開試車開關，單一的檢查各個氣動元件的情況。方法參見21頁的內容 |
24 |
|
電氣系統 |
各電機啟動困難或無力 |
三相電源缺相 |
25 |
|
運行時斷路器跳閘 |
1、電機線圈懷或電機進水 |
26 |
|
|
安全門失去控制作用 |
停機手動位置，拉開安全門按壓安全門開關看PLC的上端X23是否有亮 滅的變化。無變化則開關壞 |
27 |
|
|
電控柜內的某個保險越燒越頻繁 |
預示著所帶的負載線圈可能或線頭有短路現象 |
28 |
敬告用戶：前述表格內容大多是根據原理推演出來的。用戶針對具體的故障 時，還應根據原理結合現象仔細分析查找。我們會在以后長期的 實踐服務中，積累經驗，依信函的方式將此類經驗傳送給用戶！
